51单片机学习笔记——DA转换

一、DA转换器的分类

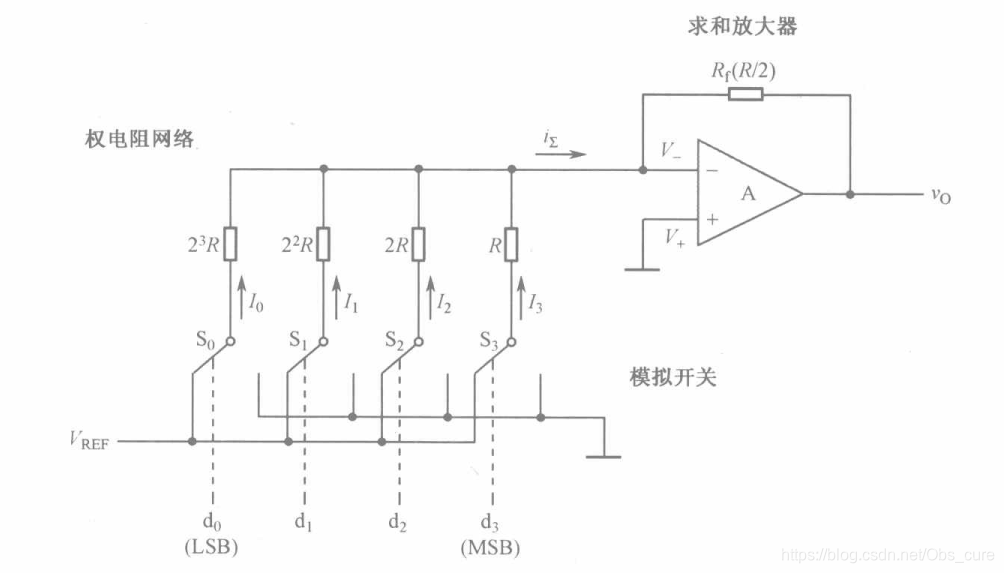

权电阻网络D/A转换器

一个多位二进制数中每一位的1所代表的数值大小称为这一位的权。

对于N位的权电阻网络D/A转换器，当反馈电阻为Rf=R/2时，输出电压的计算公式为:

其中，V0为输出电压，VREF为参考电压，d为模拟量每位的值，2^n^为位权。
权电阻网络D/A转换器的优点：简单。
权电阻网络D/A转换器的缺点：电阻值相差大，难以保证精度，且不宜于集成在IC内部。

倒T形电阻网络D/A转换器

倒T形电阻网络D/A转换器较为常用，ADC0832就是采用了倒T形电阻网络。
倒T形电阻网络D/A转换器的优点：有较高的转换速度。
倒T形电阻网络D/A转换器的缺点：转换误差较大，转换精度较低。

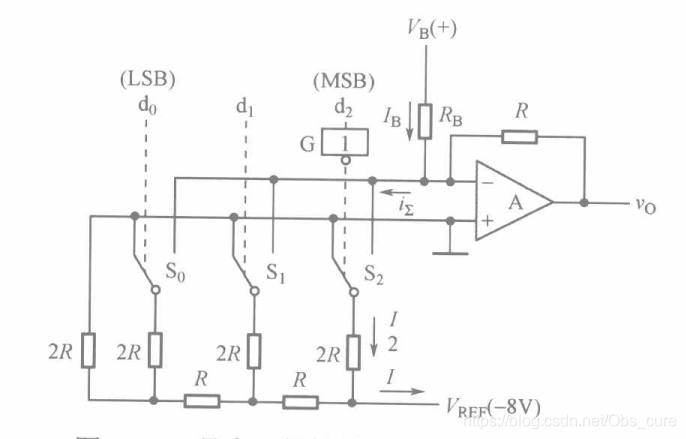

具有双极性输出的D/A转换器

通过偏移电流可以获得双极性输出的D/A转换器。

二、D/A转换器主要参数指标

1.分辨率

分辨率为D/A转换器模拟输出电压可能被分离的等级数。
n位的D/A转换器分辨率为：

2.误差

与A/D转换器类似，分为非线性误差，绝对精度等。

3.建立时间

指输入数字量变化时，输出电压变化到相应稳定电压值所需要时间。

4.转换速率

大信号工作状态下模拟电压的变化率。

5.温度系数

输入不变时，输出模拟电压与温度的变化量。

三、DAC0832

概况

DAC0832是采用T型解码网络的8位D/A转换器，转换时间为1μs,工作电压为+5V~+15V，共有20个引脚。

1.引脚详情

引脚	名称	解释
1		片选信号输入端，低电平有效
2		输入寄存器的写选通输入端，负脉冲有效
3	AGND	模拟地
4-7	DI3-DI0	数据输入端
8	VREF	基准电压输入端
9	Rfb	反馈电阻端
10	DGND	数字地
11	IOUT1	电流输出端,，当输入全为1时Iout1最大
12	IOUT2	电流输出端，与IOUT1端电流和为常数
13-16	DI7-DI14	数据输入端
17		数据传输控制信号输入端，低电平有效
18		DAC寄存器的写选通输入端，负脉冲有效
19	ILE	数据锁存允许信号输入端，高电平有效
20	Vcc	电源电压端口

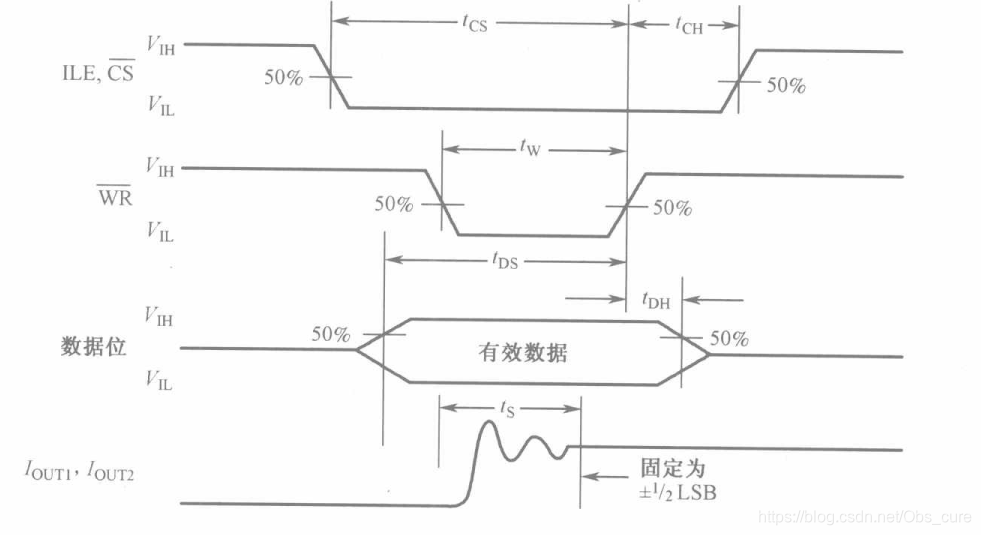

2.时序图

3.例程：D/A转换制作呼吸灯

#include <reg52.h>
typedef unsigned int u16;
typedef unsigned char u8;

sbit dula=P2^6;	//申明U1锁存器的锁存端
sbit wela=P2^7;	//申明U2锁存器的锁存端
sbit dawr=P3^6;	//定义DA的WR端口
sbit dacs=P3^2;	//定义DA的CS端口
sbit beep=P2^3;	//定义蜂鸣器端口

u8 val = 0,flag = 0;//val为模拟信号值，flag控制灯的呼吸

void DA_Init();	//DA初始化函数
void DA_led();	//DA实现呼吸灯
void delay(u16);//延时函数

void main()
{

	DA_Init();
	while(1)
	{
		DA_led();
	}
}
void DA_Init() //DA初始化函数
{
	dula=0;
	wela=0;		//打开两个锁存器
	dacs=0;		//打开片选CS
	dawr=0;		//低电平写信号
	P0=0x00;	//初始化使模拟信号值最低
	/*由于是连续读写，所以不需要把CS和WR信号拉高，只需改变数字位*/

}
void DA_led() 	//DA实现呼吸灯
{
	if(flag==0)		//flag为0，小灯变亮
	{
		val+=5;		//模拟电压每次加5/255
		P0=val;		//通过P0口给DA数据口赋值
		if(val==255)//如果模拟电压达到最大值
		{
			flag=1;	//由最亮转向最暗
			beep=0;
			delay(100);
			beep=1;	//蜂鸣器响一次
		}
		delay(50);	//小灯在最亮时亮50ms
	}
	else			//flag为1，小灯变灭
	{
		val-=5;		//模拟电压每次减小5/255
		P0=val;		//通过P0口给DA数据口赋值
		if(val==0)	//如果模拟电压达到最小值
		{
			flag=0; //flag改变，小灯重复
			beep=0;
			delay(100);
			beep=1; //蜂鸣器响一次
		}
	delay(50);		//小灯在最暗时灭50ms
	}
}
void delay(u16 ms)	//延时函数
{
	u16 i,j;
	for(i=ms;i>0;--)
		for(j=110;j>0;j--);
}

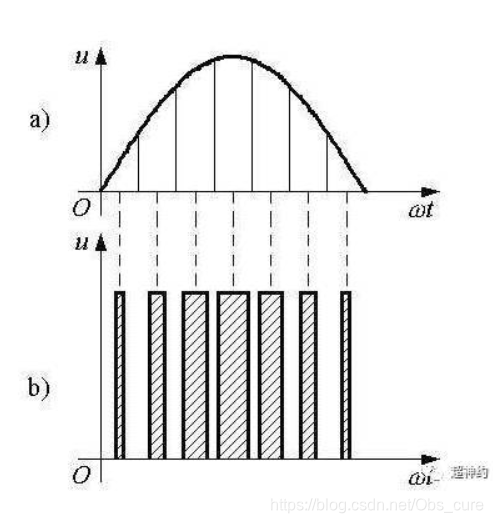

三、PWM

含义

• PWM一种以数字方式控制模拟电路的方式。
• 占空比是指在一个脉冲循环内，通电时间相对于总时间所占的比例。

例程：定时器制作呼吸灯

#include "reg52.h"
typedef unsigned int u16;
typedef unsigned char u8;

sbit PWM=P2^1;		// P2^1口连接单片机的SCL，也就是时钟线
bit DIR = 1000;		//bit是位变量,类似bool，不过比bool省内存 此处DIR用来控制LED呼吸

//--定义一个全局变量--//
u16 value,time,count;	//value 有效值 time时间 count 用来计时使有效值变化

void Timer1_Init();	//定时器1初始化函数
void breatheLED();	//该函数输出呼吸信号, 参数是每次呼吸的时间的一半

void main()
{
	Timer1_Init();  //定时器1初始化
	while(1)
	{
		breatheLED();
	}
}

void Timer1_Init()	//定时器1初始化函数
{
	TMOD|=0X10;		//选择为定时器1模式，工作方式1，仅用TR1打开启动
	TH1 = 0xff;
	TL1 = 0xff; 	//计时1us
	ET1=1;			//打开定时器1中断
	EA=1;			//打开总中断
	TR1=1;			//打开定时器
}

void breatheLED() 	//该函数输出呼吸信号
{
	if(count>100)	//每100us使得value变化一次
	{
		count=0;	//100us结束，count归零
		if(DIR==1)	//如果现在是变亮
		{
		  value++;	//占空比/有效值增加,灯变亮
		}
		if(DIR==0)	//如果现在是变暗
		{
		  value--;	//占空比/有效值变小
		}
	}

	if(value==1000)	//如果有效值/占空比等于一个呼吸周期了 也就是现在亮度最大
	{
	  DIR=0;		//DIR置0，改为变暗
	}
	if(value==0)	//如果有效值/占空比等于0了
	{
	  DIR=1;		//DIR置1，改为变亮
	}

	if(time < value)//PWM，如果在一个1000us周期里，有value的时间，灯亮着的
	{
		PWM=1;
	}
	else if(time > 1000) //如果 time大于1000us，进行下一周期
	{
		time = 0;		//time归零，下一个周期开始
	}
	else				//在1000us里，除了value的时间，灯是灭的
	{
		PWM=0;
	}

}

void Time1(void) interrupt 3    //3 为定时器1的中断号
{
	TH1 = 0xff; 	//重装计时器
	TL1 = 0xff;   	//1us
	time++; 		//1us，时间增长
  	count++;
}
