[数据通信与网络]eNSP实验三、四

一、AR2220路由器静态路由实验

1.实验原理

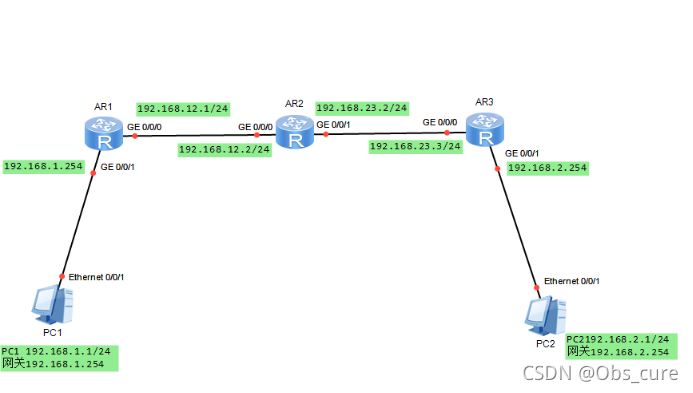

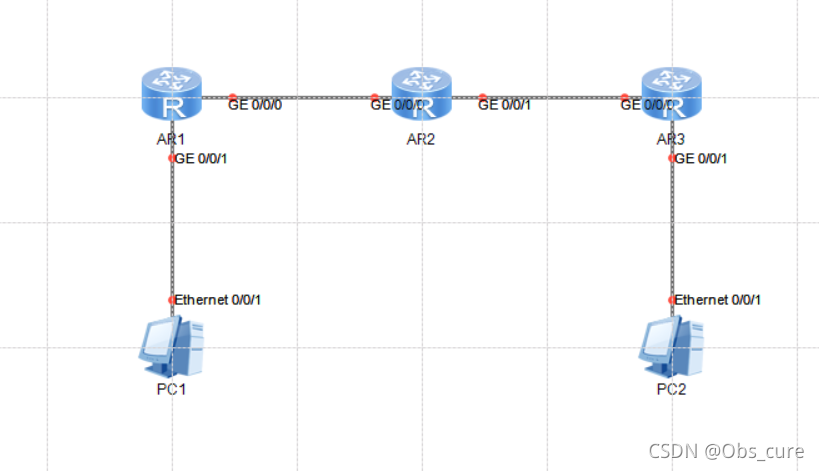

本次实验配置上图格式的网络拓扑，由2个主机和三个路由器组成。

2.实验步骤

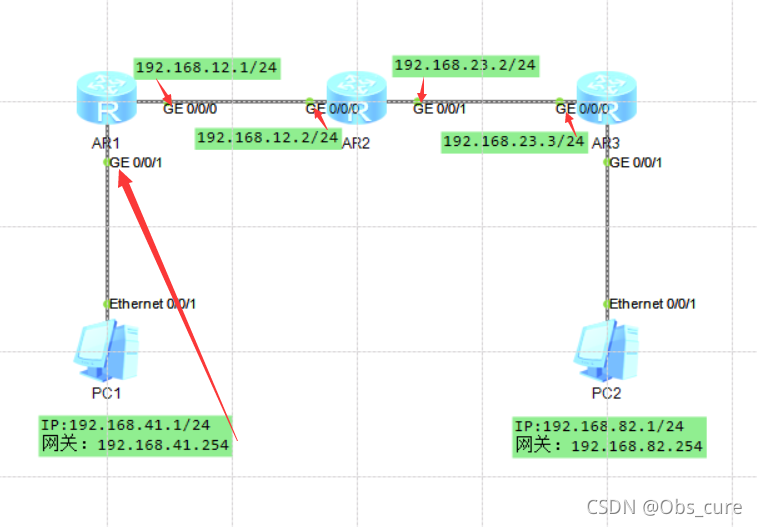

首先画出网络拓扑图

老师说要在每个设备上写注释，是一种良好的习惯~这里照着老师的流程配。

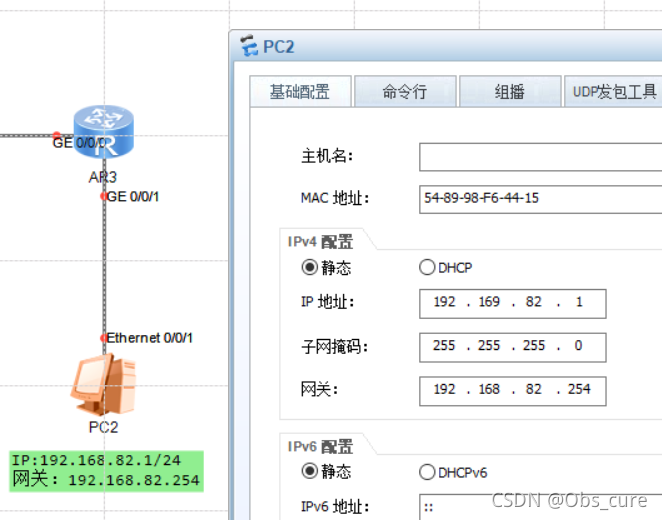

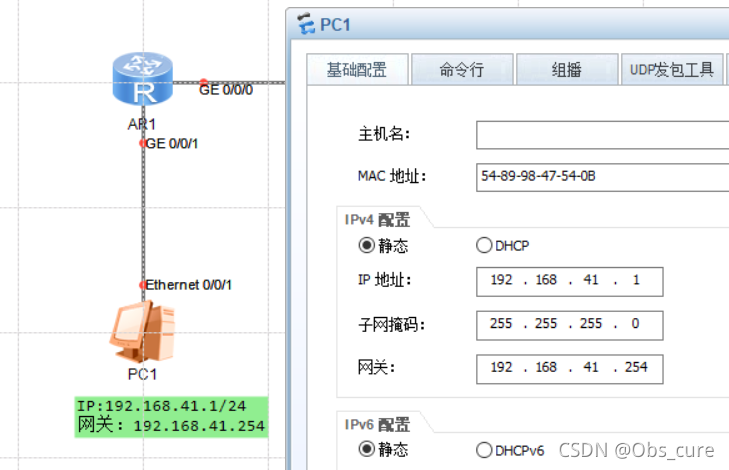

然后开机，配置三台路由器。首先配置路由器AR1，因为不明白老师要怎么改IP，这里直接用他默认的IP了。

system-view
sysname AR1
interface GigabitEthernet 0/0/0
ip address 192.168.12.1 24
interface GigabitEthernet 0/0/1
ip address 192.168.41.254 24
ip route-static 192.168.82.0 24 192.168.12.2

需要注意的是这里配置的路由信息和路由器的接口有关，配置之前注意看一眼接口。并且在这里面IP是相对于两个路由器的地址，每个接口的都有一个IP。
这个代码的前面都好理解，定义接口，最后一句是设置了静态路由，含义为：如果想找192.168.82.x的数据就从192.168.12.2的路由器里去寻找。（大概）

然后配置第二台路由器

system-view
sysname AR2
interface GigabitEthernet 0/0/0
ip address 192.168.12.2 24
interface GigabitEthernet 0/0/1
ip address 192.168.23.2 24
ip route-static 192.168.41.0 24 192.168.12.1
ip route-static 192.168.82.0 24 192.168.23.3

以及第三台路由器

system-view
sysname AR3
interface GigabitEthernet 0/0/0
ip address 192.168.23.3 24
interface GigabitEthernet 0/0/1
ip address 192.168.82.254 24
ip route-static 192.168.41.0 24 192.168.23.2

3.实验结果

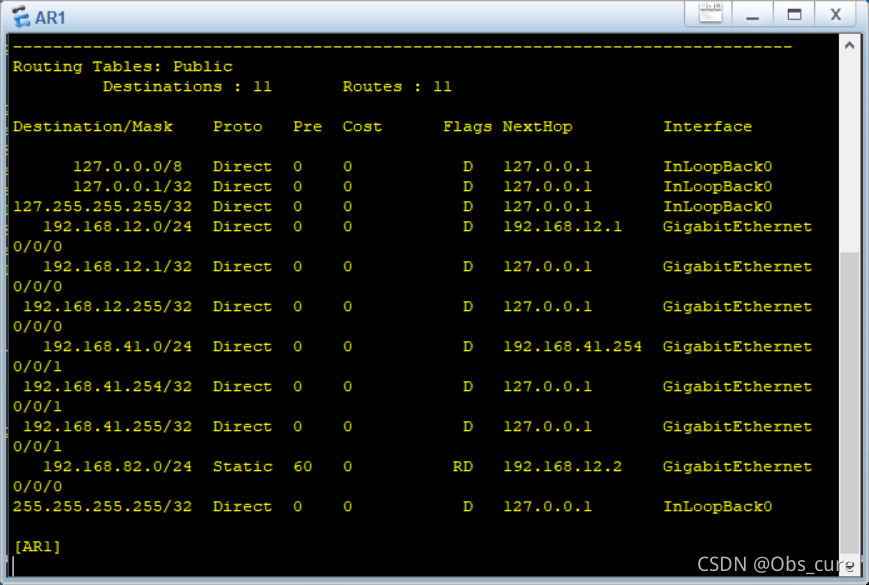

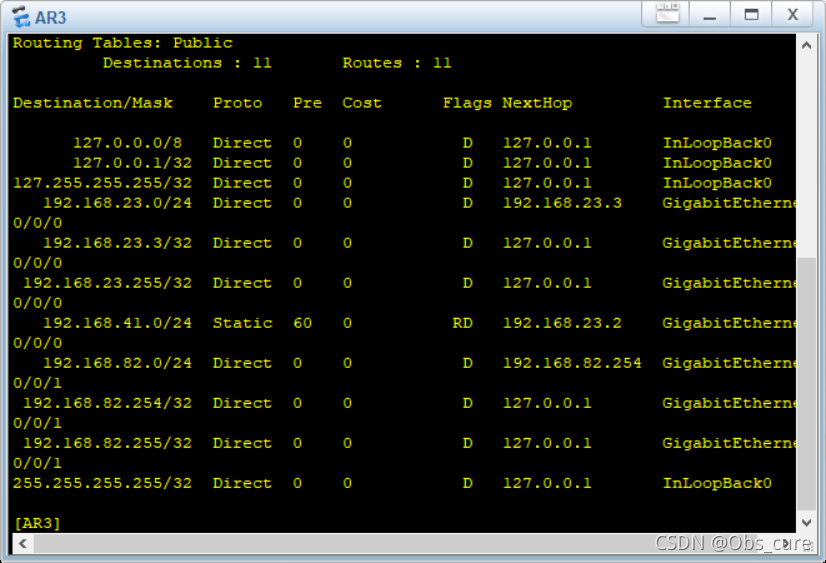

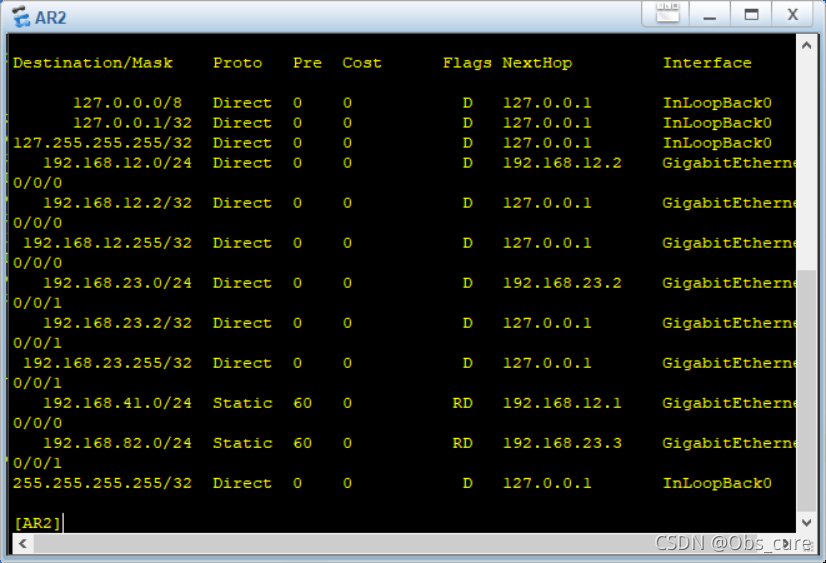

三个路由器的路由表如下：

可以看到有static的信息，以及设置成功了。

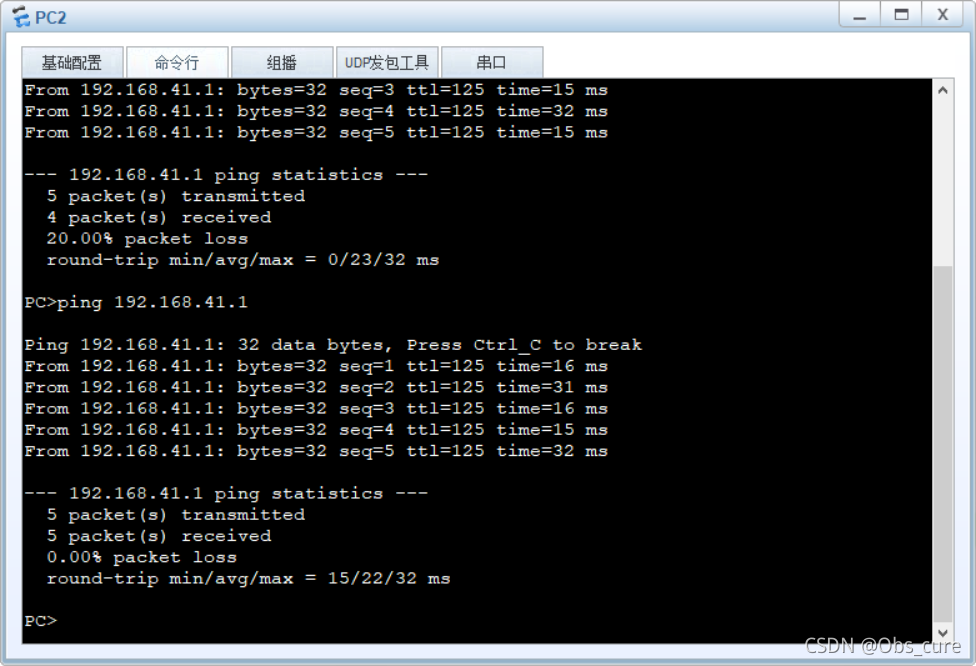

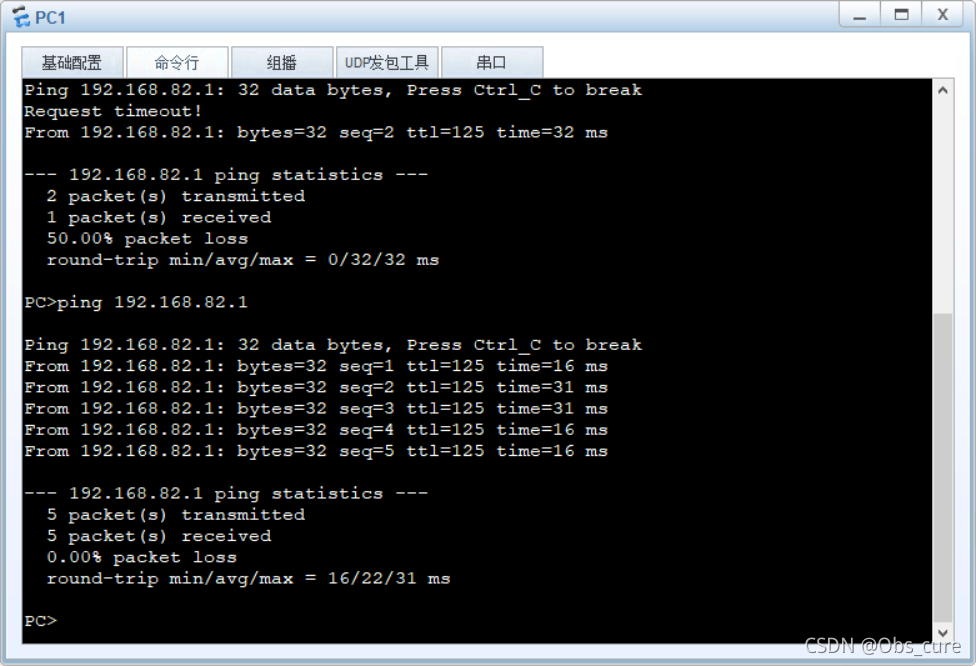

可以PING通，实验成功。

二、AR2220路由器动态路由RIPv2实验

1.实验原理

拓扑图和上面的一样，不同的是路由器使用了RIP协议。通俗的理解就是，上个实验我们是手动配置的路由信息，而RIP协议下，每30s可以自动检索一遍路由信息。
RIP协议提出的年代是20世纪80年代，年代较为久远，因此有很多局限性。在后来的发展中出现了2.0版本，因此这次实验的命令协议都是RIPv2。但其网络路径不能超过15，不适合大型网络，以被OSPF协议淘汰。

2.实验步骤

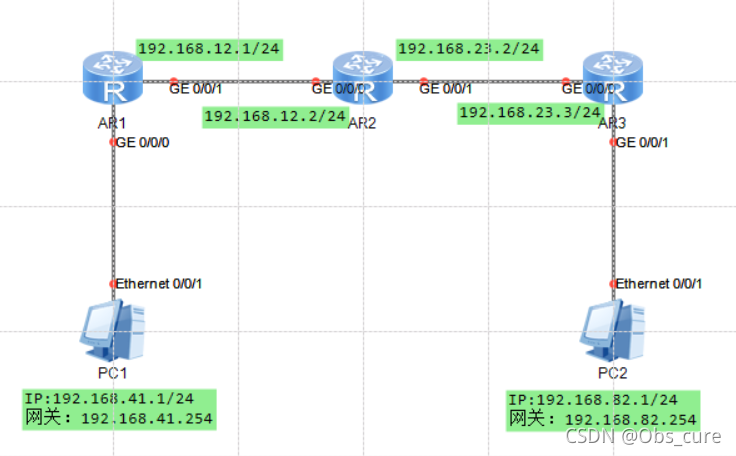

首先配置IP，和上个实验一样，不再赘述，然后是配置三个路由器，这里我随手连的，和老师连的不一样，和上个实验也不一样！一定要注意：

system-view
sysname AR1
interface GigabitEthernet 0/0/0
ip address 192.168.41.254 24
interface GigabitEthernet 0/0/1
ip address 192.168.12.1 24
rip 1
version 2
network 192.168.12.0
network 192.168.41.0

然后是路由器2

system-view
sysname AR2
interface GigabitEthernet 0/0/0
ip address 192.168.12.2 24
interface GigabitEthernet 0/0/1
ip address 192.168.23.2 24

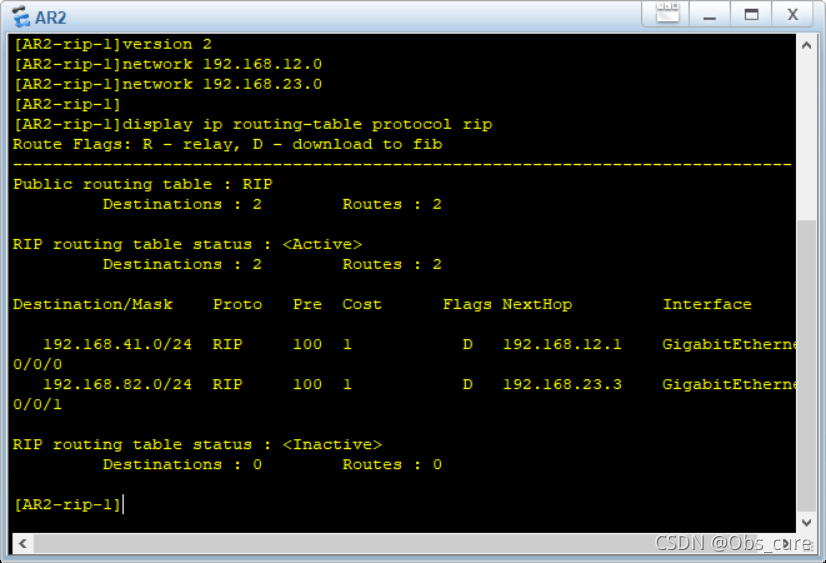

rip 1
version 2
network 192.168.12.0
network 192.168.23.0

然后是路由器3

system-view
sysname AR3
interface GigabitEthernet 0/0/0
ip address 192.168.23.3 24
interface GigabitEthernet 0/0/1
ip address 192.168.82.254 24
rip 1
version 2
network 192.168.23.0
network 192.168.82.0
