大唐杯学习笔记(2)—— 5G网络频谱划分与应用

一、名词汇总

1.5G的业务类型

名词	定义
eMBB	增强型移动宽带，就是现有4G网络的升级版，要求传输速率大于1Gbps
URLLC	超可靠低时延通信，适用于无人驾驶，远程手术等场景，要求传输时延小于1ms
mMTC	海量机器类通信，适用于物联网，要求每平方公里有100万个连接

2.5G网络工作频段与带宽

名词	定义
UL	up link 上行
DL	down link 下行
FDD	频分双工
TDD	时分双工
SUL	Uplink Supplementary Bands 上行辅助频段
SDL	Downlink Supplementary Bands 下行辅助频段
SCS	sub-carrier space，子载波间隔
RB	resource block，资源块，频率上连续12个子载波，时域上一个slot，称为1个RB
SSB	Synchronization Signal and PBCH block， 同步信号和PBCH块

3.5G频谱划分及应用

名词	定义
NB	Narrow Band 窄带
NB-IoT	Narrow Band Internet of Things 蜂窝窄带物联网
DCS1800	1800MHz数字蜂窝系统
RRU	Remote Radio Unit 射频拉远单元
RSRP	Reference Signal Receiving Power 参考信号接收功率

二、5G网络工作频段

1.5G总频段

指定频段	对应频率范围
FR1	450 MHz - 7125 MHz
FR2	24250 MHz - 52600 MHz

2.FR1部分对应频段

频段号	上行频段	下行频段	双工模式
n1	1920MHz-1980MHz	2110MHz-2170MHz	频分双工
n2	1850MHz-1910MHz	1930MHz-1990MHz	频分双工
n29	N/A	717MHz-728MHz	下行辅助频段
n41	2496MHz-2690MHz	2496MHz-2690MHz	时分双工
n77	3300MHz-4200MHz	3300MHz-4200MHz	时分双工
n78	3300MHz-3800MHz	3300MHz-3800MHz	时分双工
n79	4400MHz-5000MHz	4400MHz-5000MHz	时分双工
n98	1880MHz-1920MHz	N/A	上行辅助频段

3.FR2部分对应频段

频段号	上行频段	下行频段	双工模式
n257	26500MHz-29500MHz	26500MHz-29500MHz	时分双工
n258	24250MHz-27500MHz	24250MHz-27500MHz	时分双工

三、5G网络信道带宽

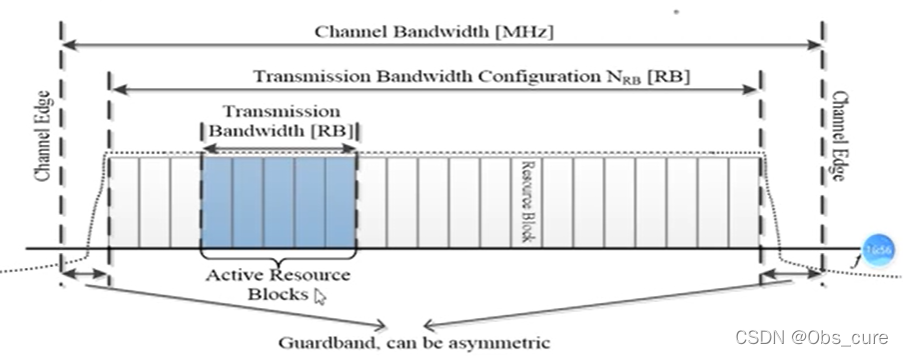

1.信道带宽，保护带宽和传输带宽

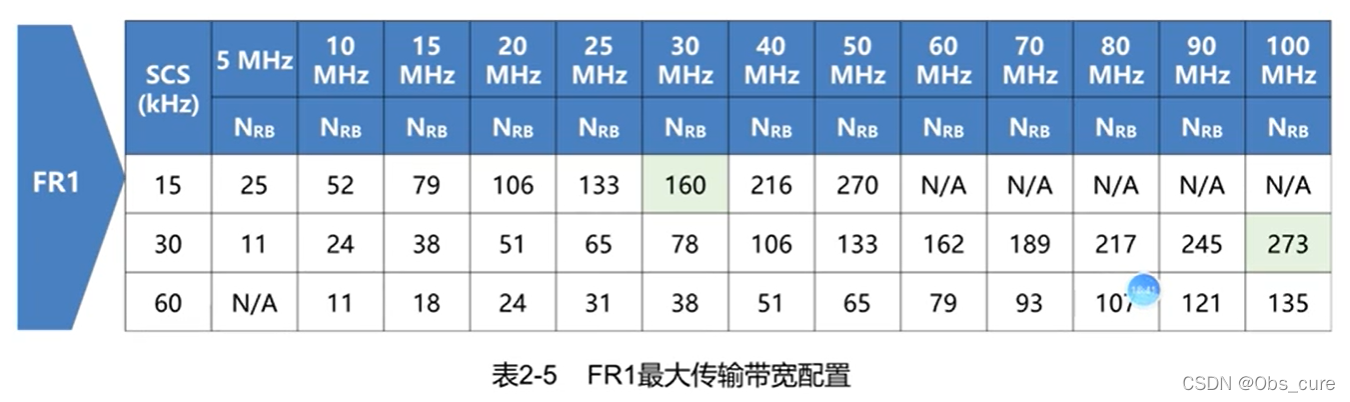

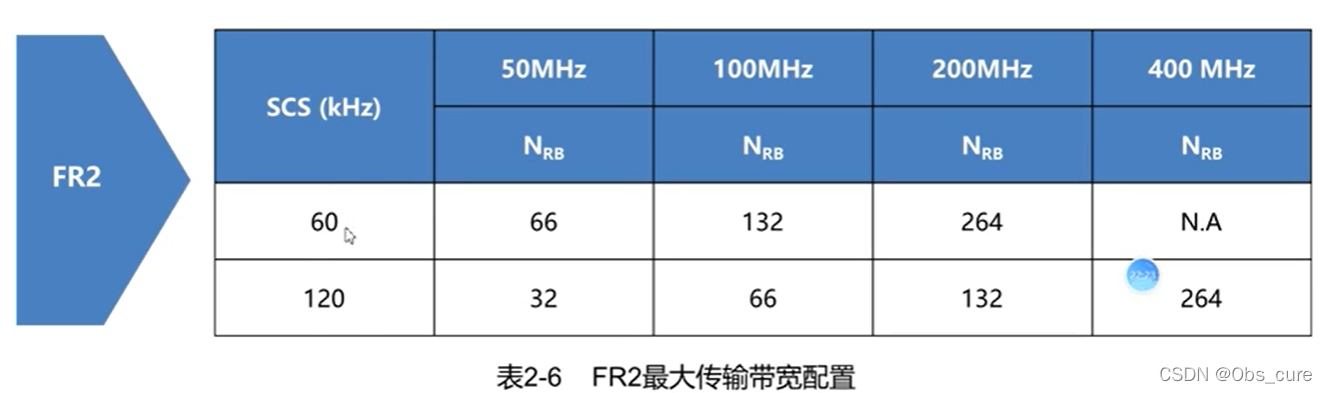

2.FR1最大传输带宽配置

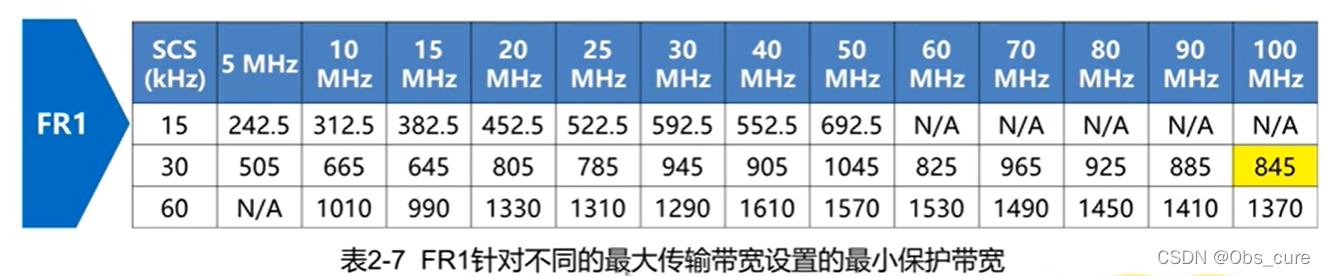

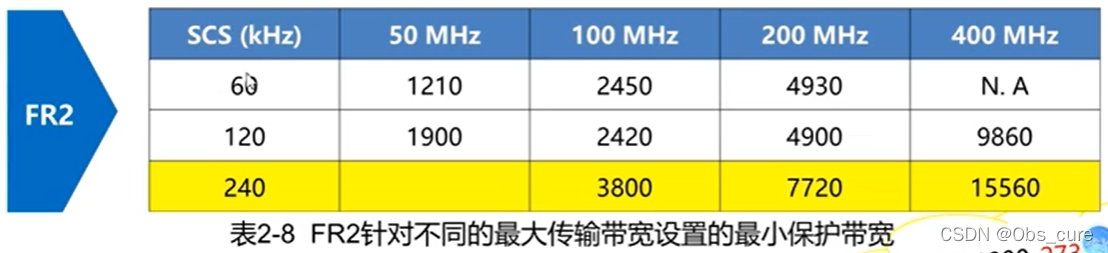

3.最小保护带宽计算公式

注：

1. 12个子载波为一个RB。
2. FR2的240kHz的SCS为SSB使用。

四、国外5G网络工作频段

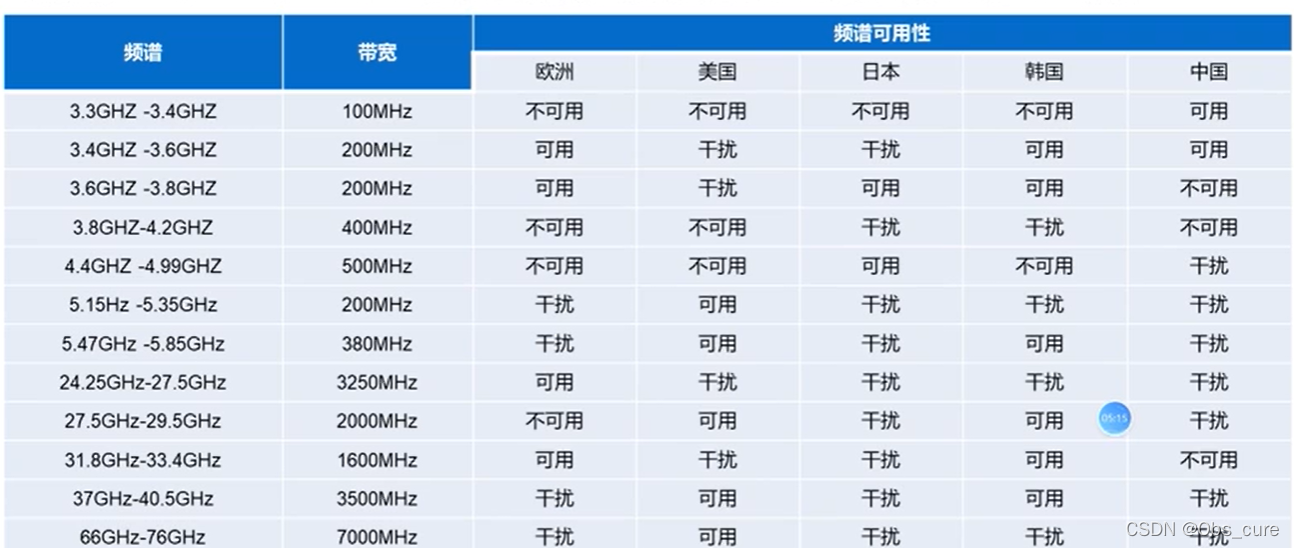

这是全球频谱的一个概况，但是5G的FR1频段是从400多MHz开始的，还有部分600MHz的频段并没有在表上，可能是2G/3G/4G的原有频段，准备更换到5G。

下面是为5G的FR2新分配的频段。

1.北美

频段	备注
27.5GHz - 28.35GHz	授权频谱
37GHz - 38.6GHz	授权频谱
38.6GHz - 40GHz	授权频谱
64GHz - 71GHz	非授权频谱

2.欧洲

频段	备注
700MHz	5G广覆盖
3400Hz - 3800GHz	利用抢占先机
24.25GHz - 27.5GHz	5G先行频段
31.8GHz - 33.4GHz	5G潜在频段

五、国内5G网络工作频段

1.概况

厂商	频段号	频段	带宽
中国移动	n41	2515MHz-2675MHz	160M
中国电信	n78	3400MHz-3500MHz	100M
中国联通	n78	3500MHz-3600MHz	100M
中国移动（未建设）	n79	4800MHz-4900MHz	100M

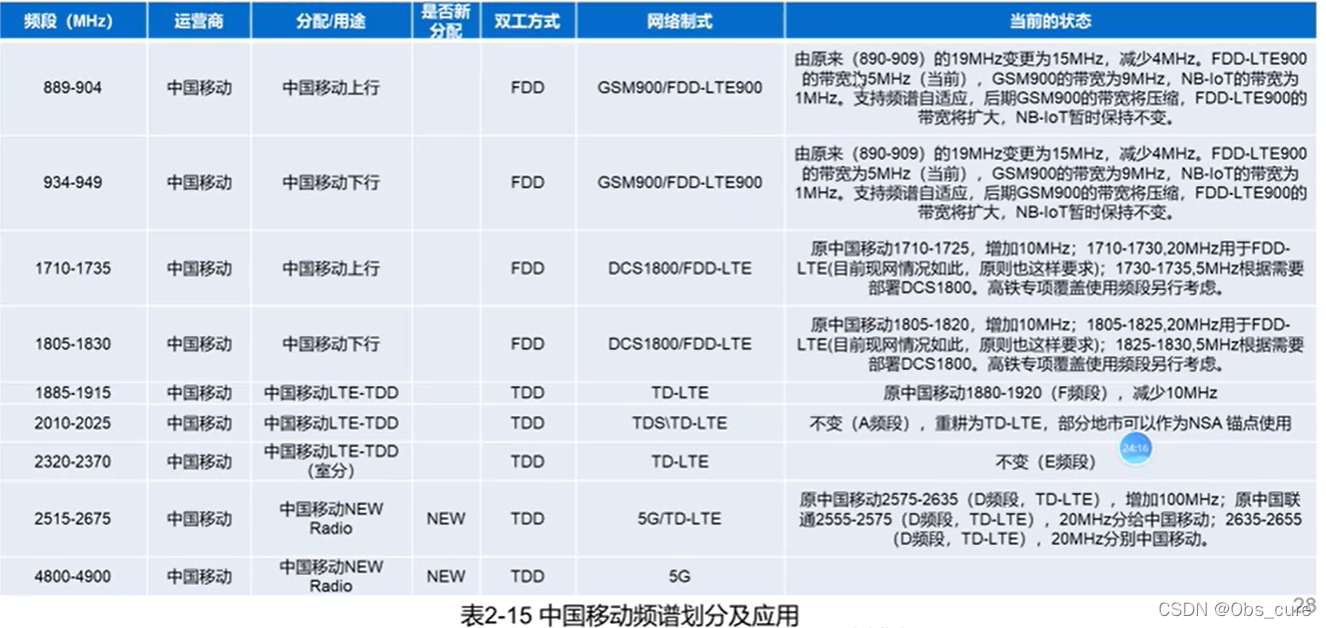

2.中国移动频谱划分及应用

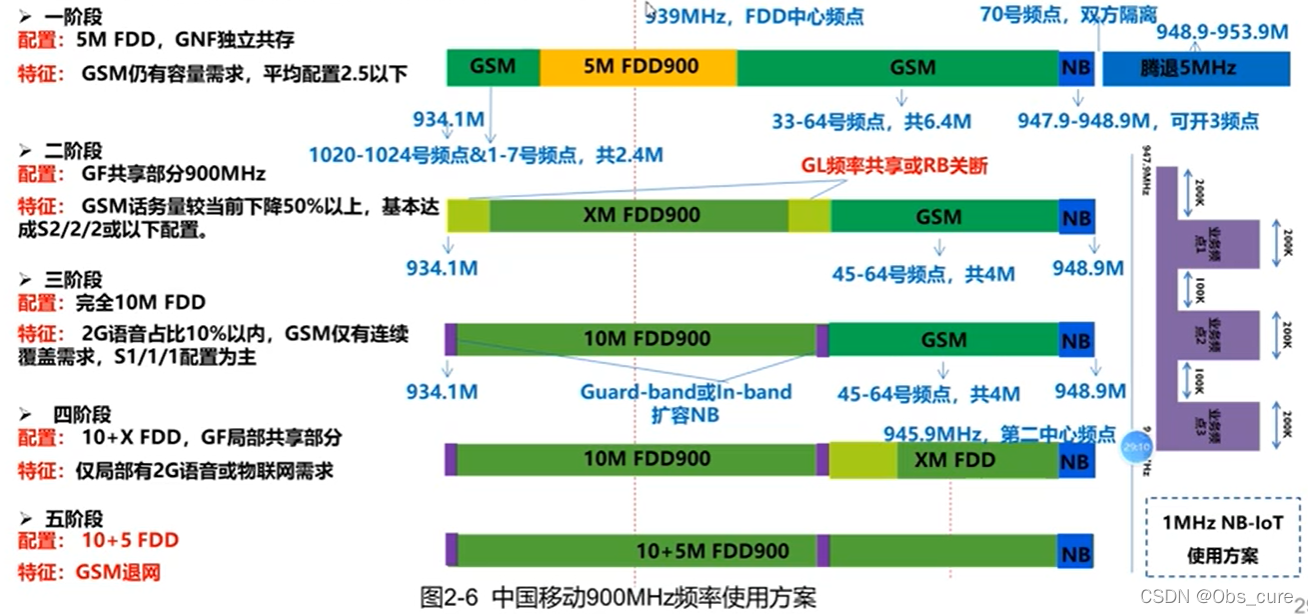

2.中国移动900M频谱的演进过程

900MHz原有GSM（2G）业务，等用户更替设备之后逐渐减少2G设备，建设5G，重新利用这个频段。

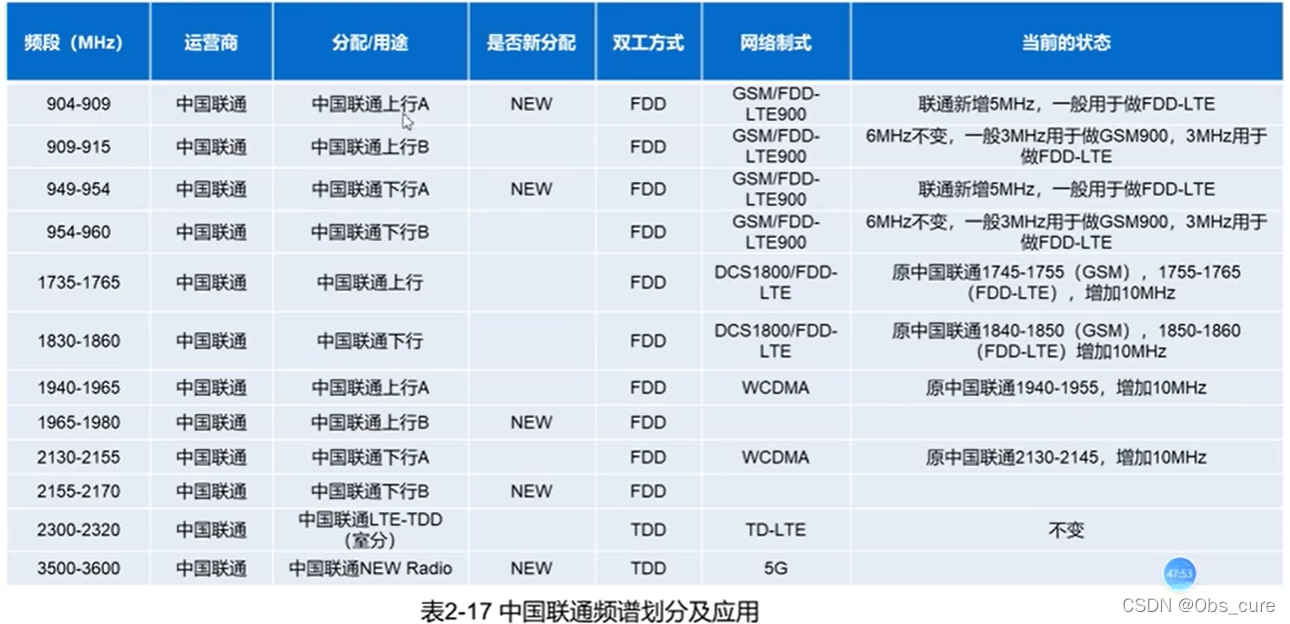

3.中国联通频谱划分及应用

4.中国电信频谱划分及应用

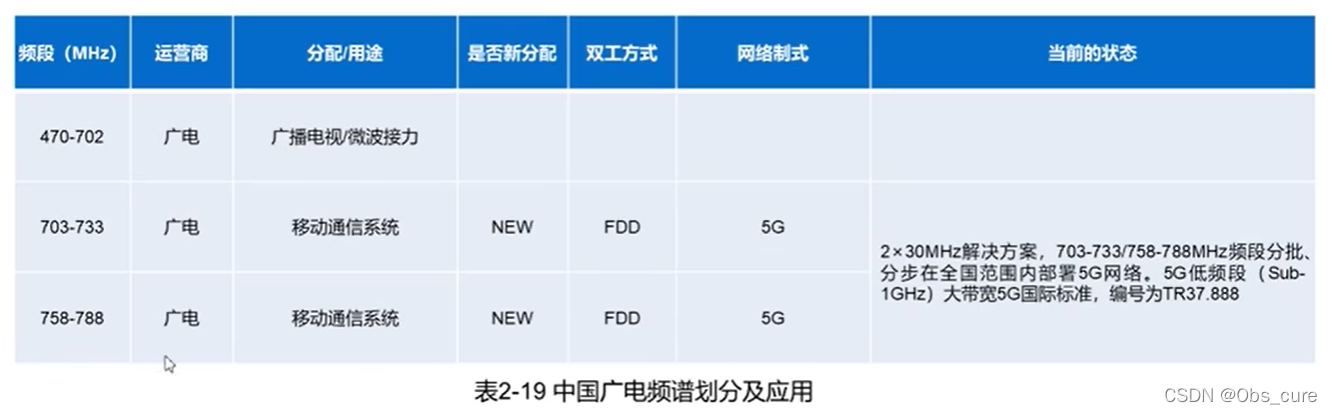

5.中国广电频谱划分及应用
