大唐杯学习笔记(3)—— 5G系统的规划、勘察、开通、调测

一、名词汇总

1.5G网络规划与勘察

名词	定义
DT测试	Drive Test 路测，是通过驱车沿一定道路行驶时测量无线网络性能的一种方法
MR	Measurement Report 测量报告，信息在业务信道上每480ms（信令信道上470ms）发送一次数据，这些数据可用于网络评估和优化。
MM	应该代指的是 Massive-MIMO 大规模天线
RF	Radio Frequency 射频
PCI	Physical Cell Identifier 物理小区标识，LTE中终端以此区分不同小区的无线信号
PRACH	Physical Random Access Channel 物理随机接入信道
TAC	Tracking Area Code 跟踪区代码，用于寻呼和位置更新
RSRP	Reference Signal Receiving Power 参考信号接收功率，代表无线信号强度的关键参数以及物理层测量需求之一
SINR	Signal to Interference plus Noise Ratio 信号与干扰加噪声比，接收到的有用信号的强度与接收到的干扰信号（噪声和干扰）的强度的比值
PDCCH	Physical Downlink Control Channel 物理下行控制信道
DCBD	直流电源分配单元

2.5G基站的开通与调测

名词	定义
LMT	Local Maintenance Terminal 本地维护终端，调试基站用
逻辑小区(logic cell)	与物理小区相区分，把硬件划归软件管理，提高了硬件的灵活性
长度单位U	服务器外部尺寸单位，1U≈4.445cm
HBPOF	基带板，负责调制信号及解调制信号的处理，加密解密等、电路控制等
HSCTD(a)	基带板，负责调制信号及解调制信号的处理，加密解密等、电路控制等
OM参数	Operation and maintenance 操作维护参数
扰码	用一个伪随机码序列对扩频码进行相乘，对信号进行加密。WCDMA中利用扩频码和扰码来减少多用户之间干扰，通过加扰后将本小区信号改造成对其他小区更像白噪声，目的是使干扰随机化，而加密功能相对来说是次要的
PLMN	Public Land Mobile Network 公共陆地移动网

二、5G系统规划

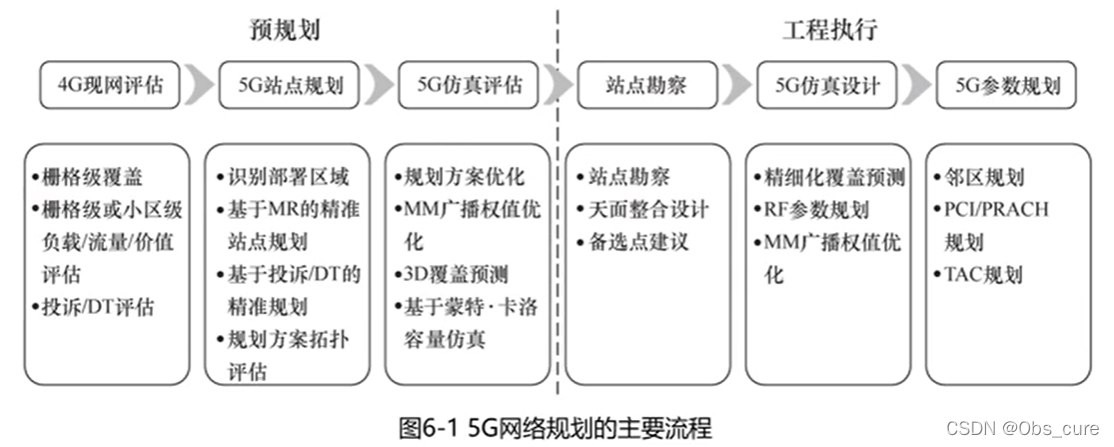

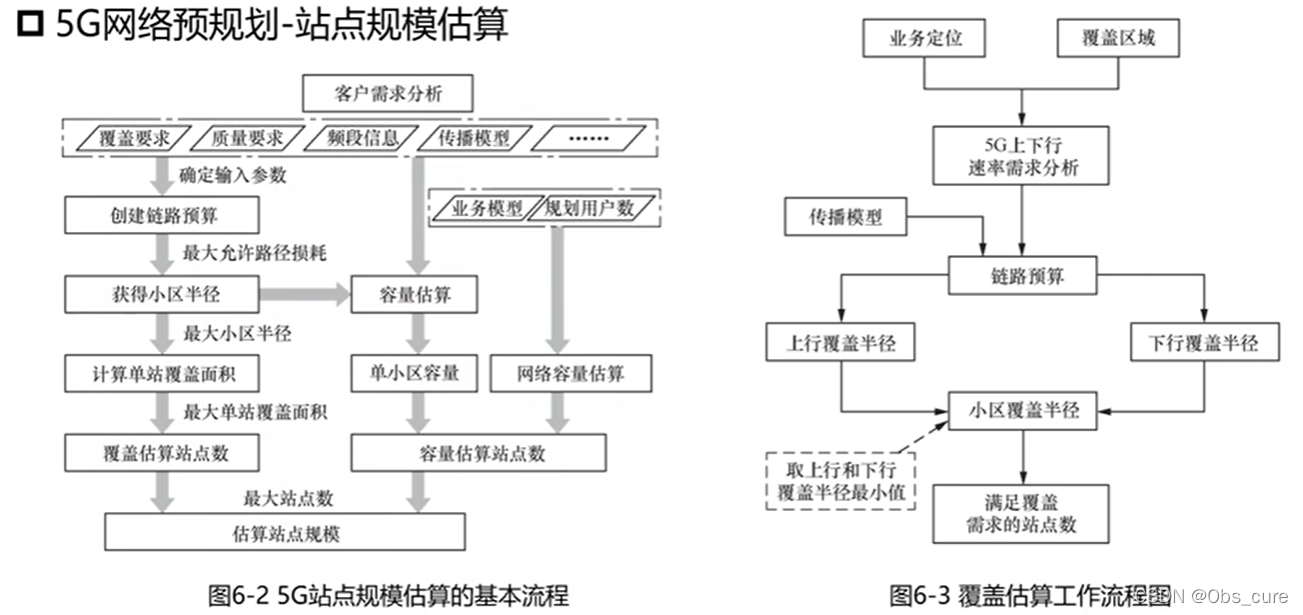

1.5G网络预规划

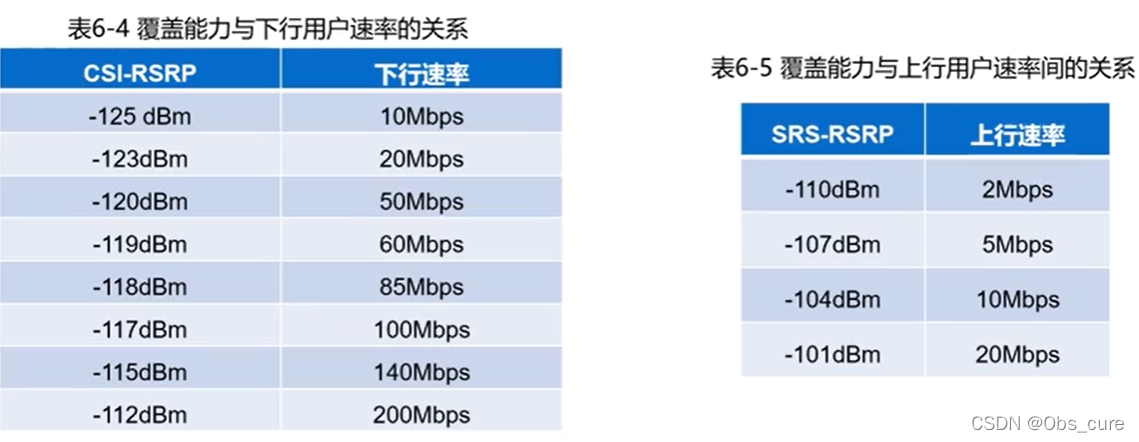

2.一些可能用到的参数计算

波束	优缺点
单波束	造价低
8波束	覆盖面积广
1+7波束	适合高楼覆盖
2+4波束	适合高楼覆盖

三、5G系统勘察设计

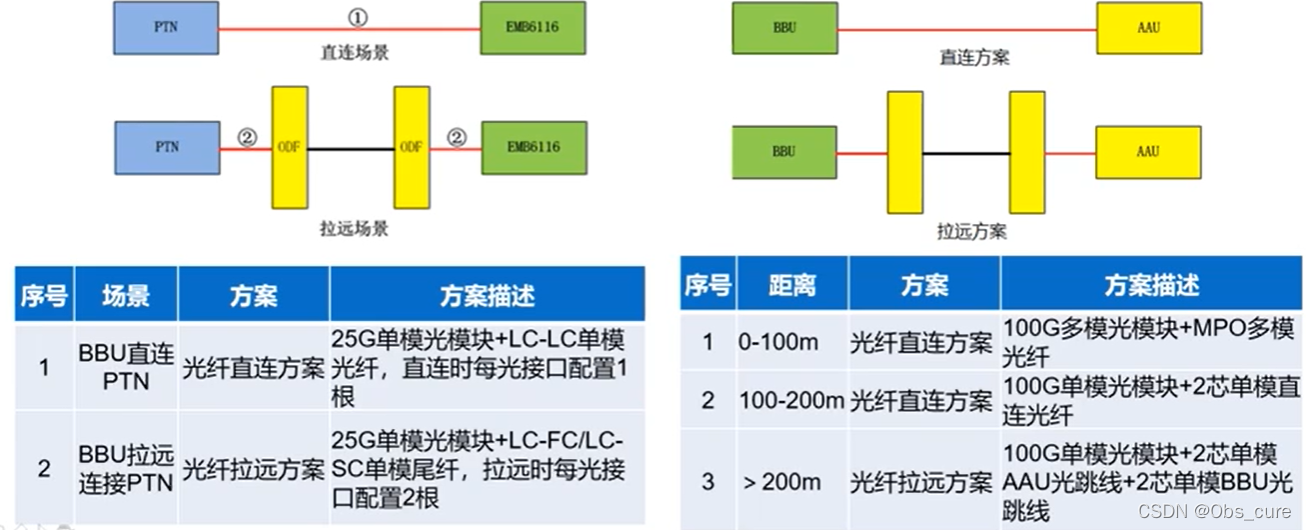

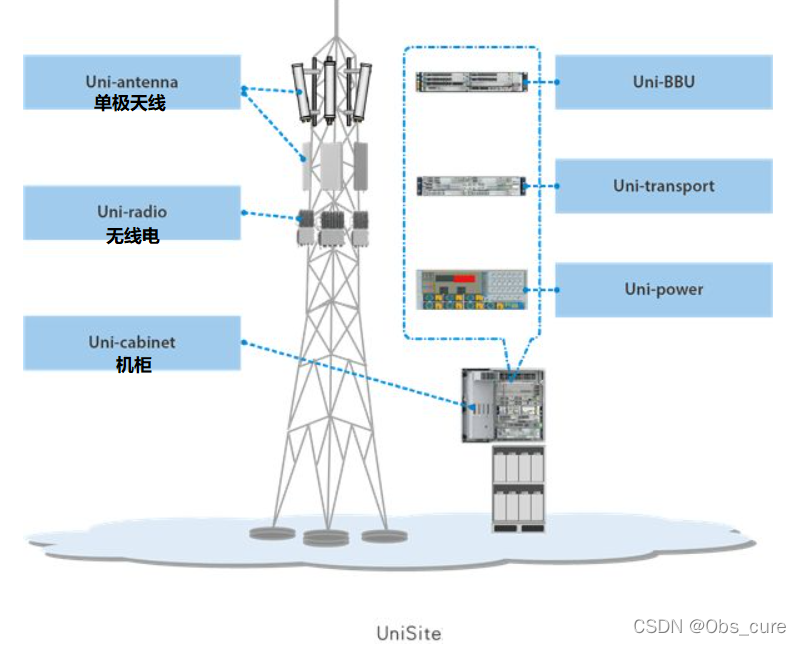

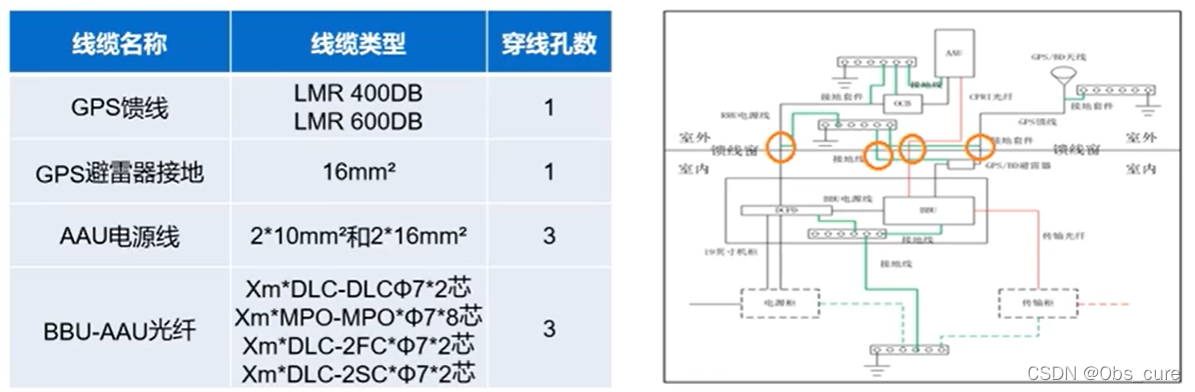

1.基站整体安装

设备	解释
BBU	Building Base band Unit 室内基带处理单元，顾名思义布置在屋内
AAU	Active Antenna Unit 有源天线处理单元，集成了4G时代的天线和RRU，负责发送信号

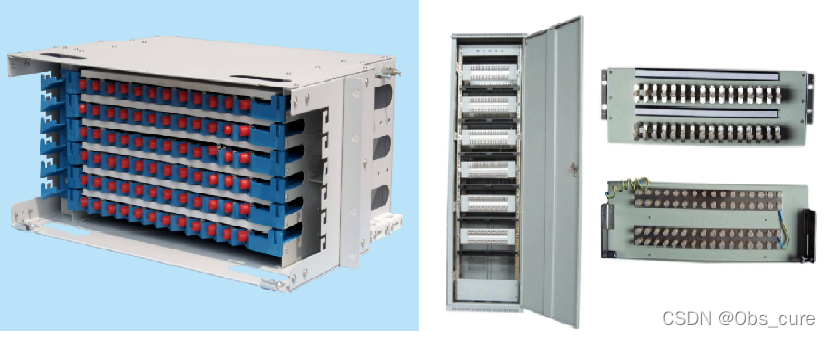

ODF架(左)和DDF架(右)

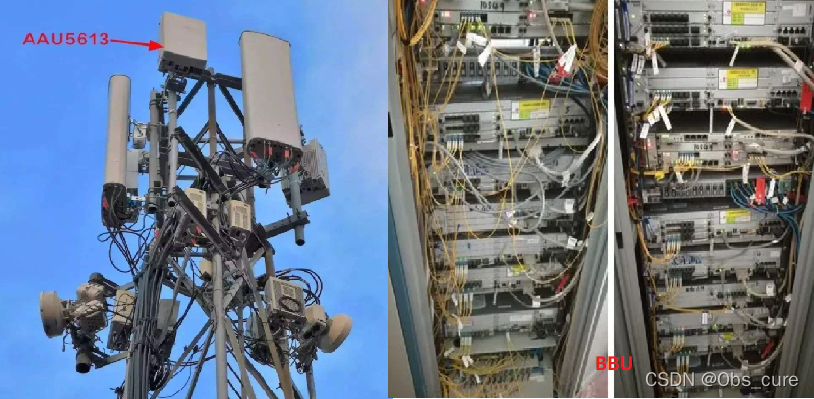

AAU（左）和BBU（右）

2.BUU安装要求

• 大于450mm深度的安装空间，立柱距前门100mm的走线空间;机柜后方至少留有0.6m散热空间;机柜顶部建议有风扇;安装位置不能遮挡BBU进风口和出风口；
• 推荐BBU优先安装位置靠机柜下侧；
• 单机柜推荐安装1台5GBBU，安装多台推荐使用导风理线架；
• 不安装导风理线架时两个设备间距小于1U，2个设备不能紧贴；
• 安装导风理线架时两个设备间隔1U；
• 如有风路相反设备，BBU应安装在风路相反设备下方，并且两个设备间要留出≥5U散热空间；
• BBU的高度是3U；
• BBU在19寸机柜安装时必须使用托盘和托架。

四、5G基站开通

1. 基站配置情况

代号	解释
S111	三扇区配置1载频(100M)
S222	三扇区配置2载频(200M)
O1	全向1载频
O3	全向3载频

s :Sectorized 定向
o :Omni—directional 全向
这里应该很好理解吧，部署3个120°的AAU和部署一个全向的AAU的区别。

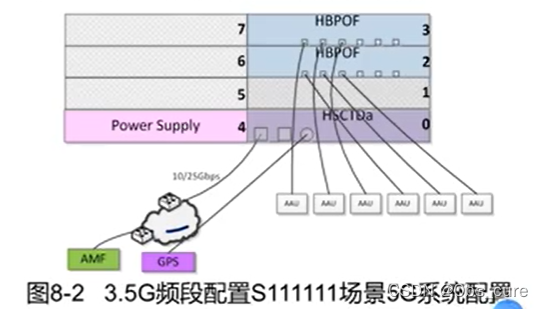

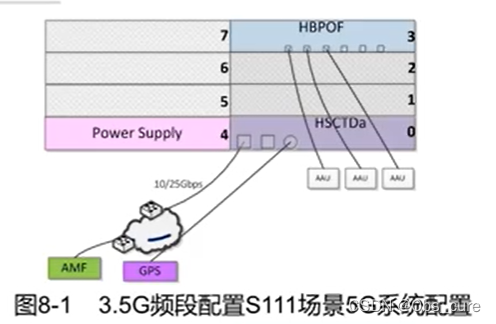

下图是两种常见的机框部署方案，也可能会考。

2. 基站开通步骤

1. 打开电脑LMT，连接BBU。
2. 配置IPv4地址为172.27.245.100，子网掩码255.255.255.0。
3. 登录LMT客户端，账号administrator，密码111111。
4. 主控板上电。
5. 连接5G设备，升级BBU版本，拖拽配置文件(.cfg)。
6. 接入AAU，升级AAU包，建立本地小区。
7. 查询基站状态，进行业务验证。

3. 配置文件制作

序号	参数类别	参数名称	修改原则（参数对应项）	参数节点位置	注意事项
1	基本站点信息	基站物理ID	基站ID	GNB基站	必改
2	基本站点信息	设备友好名	基站名称	GNB基站	必改
3	基本站点信息	GNB全球ID	基站ID	GNB基站	必改
4	OM参数	本地IP地址	OM IP地址	GNB基站/局向/管理站/操作维护链路	必改
5	OM参数	子网掩码	OM掩码	GNB基站/局向/管理站/操作维护链路
6	OM参数	默认网关	OM网关	GNB基站/局向/管理站/操作维护链路
7	OM参数	对端IP地址	OMC IP地址	GNB基站/局向/管理站/操作维护链路
8	OM参数	VLAN标识	OM VLAN	GNB基站/局向/管理站/操作维护链路
9	SCTP链路	SCTP链路工作模式	默认客户端	GNB基站/传输管理/STCP链路/STCP偶联
10	SCTP链路	对端IP地址	AMF IP地址	GNB基站/传输管理/STCP链路/STCP偶联
11	SCTP链路	链路协议类型	NGAP	GNB基站/传输管理/STCP链路/STCP偶联
12	业务IP	IP地址	业务IP地址	GNB基站/传输管理/IP配置/IP地址	必改
13	业务IP	子网掩码	业务掩码	GNB基站/传输管理/IP配置/IP地址
14	路由关系	对段IP网段地址	网段包含AMF/UPF/邻基站	GNB基站/传输管理/路由关系
15	路由关系	对段IP掩码	无	GNB基站/传输管理/路由关系
16	网关IP地址	网关IP地址	业务网关	GNB基站/传输管理/路由关系	必改
17	VLAN配置	VLAN标识	业务VLAN地址	GNB基站/传输管理/VLAN配置
18	VLAN配置	VLAN类型	AMF信令、Ng用户、Xn信令、Xn用户	GNB基站/传输管理/VLAN配置
19	小区基本信息	小区友好名	小区名字	GNB基站/NR业务/NR小区	必改
20	小区基本信息	小区物理ID列表	PCI	GNB基站/NR业务/NR小区	必改
21	小区基本信息	OMC配置的小区物理ID	PCI	GNB基站/NR业务/NR小区	必改
22	小区基本信息	小区物理ID	PCI	GNB基站/NR业务/NR小区	必改
23	根序列	前导码根序列逻辑索引	和规划保持一致	GNB基站/NR业务/NR小区/NR小区信道及过程配置/NR小区随机接入/NR小区随机接入参数	必改
24	扰码	PDSCH数据部分扰码	PCI	GNB基站/NR业务/NR小区/NR小区信道及过程配置/NR小区PDSCH信道	必改
25	扰码	PDSCH DMRS扰码0	PCI	GNB基站/NR业务/NR小区/NR小区信道及过程配置/NR小区PDSCH信道	必改
26	扰码	PDSCH DMRS扰码1	PCI	GNB基站/NR业务/NR小区/NR小区信道及过程配置/NR小区PDSCH信道	必改
27	扰码	PDSCH 数据部分扰码	PCI	GNB基站/NR业务/NR小区/NR小区信道及过程配置/NR小区PDSCH信道	必改
28	扰码	Scrambling ID	PCI	GNB基站/NR业务/NR小区/NR小区信道及过程配置/NR小区CSI RS参数/NR小区用于CQI上报的CSIRS配置参数	必改
29	扰码	Scrambling ID	PCI	GNB基站/NR业务/NR小区/NR小区信道及过程配置/NR小区CSI RS参数/的CSIRS配置参数	必改
30	PLMN	实例描述	注意plmn索引号	GNB基站/NR业务/NR全局参数配置/plmn与运营商映射表
31	PLMN	移动国家码	460	GNB基站/NR业务/NR全局参数配置/plmn与运营商映射表
32	PLMN	移动网络码	00移动、01联通、11电信	GNB基站/NR业务/NR全局参数配置/plmn与运营商映射表
33	PLMN	运营商ID	0移动、1联通、2电信、3广电	GNB基站/NR业务/NR全局参数配置/plmn与运营商映射表
34	TAC	实例描述	注意tac索引号	GNB基站/NR业务/NR全局参数配置/tac与运营商映射表
35	TAC	小区所属跟踪区ID	TAC	GNB基站/NR业务/NR全局参数配置/tac与运营商映射表
36	TAC	运营商ID	0移动、1联通、2电信、3广电	GNB基站/NR业务/NR全局参数配置/tac与运营商映射表
37	运营商映射关系	实例描述	注意运营商ID编号	GNB基站/NR业务/NR全局参数配置/运营商gnbid&bit映射关系表
38	运营商映射关系	GNB全球ID有效位数	和核心网保持一致	GNB基站/NR业务/NR全局参数配置/运营商gnbid&bit映射关系表
39	运营商映射关系	GNB全球ID	基站ID	GNB基站/NR业务/NR全局参数配置/运营商gnbid&bit映射关系表	必改
40	小区网络规划	ngRAN区域码		GNB基站/NR业务/NR小区/NR小区网络规划
41	小区网络规划	该小区广播的plmn的索引	和30项的参数保持一致	GNB基站/NR业务/NR小区/NR小区网络规划
42	小区网络规划	该小区广播的tac的索引	和34项的参数保持一致	GNB基站/NR业务/NR小区/NR小区网络规划

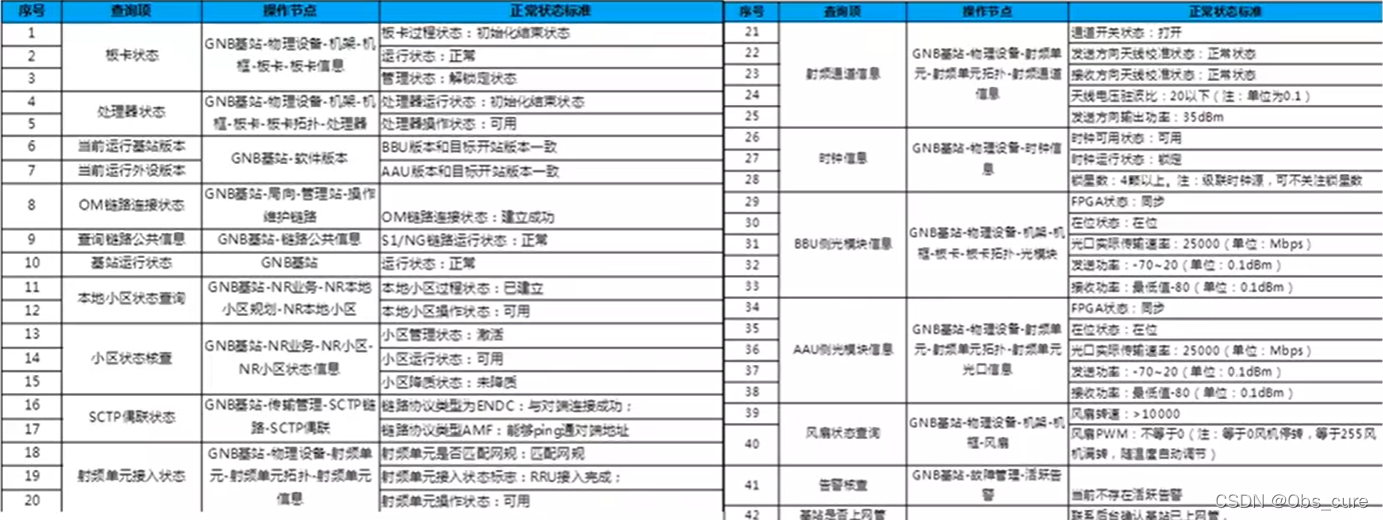

3. 配置状态查询

五、总结

1. 本章节偏向实践内容，内容也比较少。遂把两章内容合并。
2. 关于5G和4G基站的参数配置部分内容较为复杂，这里简略写了。之后如果感觉比较重要会继续加的
3. 开学了专心考研了，随缘更新了~
